MC4 mü yoksa MC4 Uyumlu mu? Konektör Adı Ne Anlama Geliyor

Hızlı yanıt: MC4 tescilli bir ticari markadır, bir konektör tipinin genel adı değildir ve MC4 uyumlu olarak satılan bir parça, uyum sağlayan farklı bir üründür. Fiziksel eşleşme, uyumluluğun en zayıf biçimidir: yalnızca gövdelerin birleştiğini kanıtlar, çiftin elektriksel, mekanik ve sızdırmazlık davranışının ortaya konduğunu değil. Pratik kural, çiftleri tek bir marka içinde tutmak ve "tık diye oturuyor" ifadesini bir incelemenin sonu değil başlangıcı olarak görmektir.

Bir fotovoltaik santralin doğru akım tarafında neredeyse her şeye MC4 denir. Bir stringden çıkan kablo uçları, uzatma kabloları, bir bağlantı kutusundaki konektörler, bakım aracındaki yedek çift. Bu ad, bir ürün sahada yeterince uzun süre kazandığında bazı marka adlarının yaptığı gibi, bir kategoriye dönüşmüştür.

Parçaların kendisi tek bir kategori değildir. Eşdeğer parça olarak satın alınan bir konektör benzer bir gövdeye, benzer bir kilide ve benzer bir fiyata sahip olabilir, ancak yine de farklı bir temas sistemi, farklı toleranslar ve farklı bir gövde bileşiği etrafında üretilmiş olabilir. Bu iki parça birbiriyle eşleştirildiğinde, çift artık hiçbir üreticinin test edilmiş ürünü değildir.

Bu, basit bir nedenden dolayı AC tarafından çok DC tarafında önemlidir: direnç geliştiren bir DC konektör kendini temizlemez. Bir arkı söndürecek akım sıfır geçişi yoktur, bu nedenle bozulan bir bağlantı bozulmaya devam etme eğilimindedir. Bu sayfanın geri kalanı, adın nereden geldiğini, bir uyumluluk iddiasının ne anlama gelip ne anlama gelemeyeceğini, temas sisteminin sonucu nasıl belirlediğini ve aynı çatıda iki farklı kartonun eşleştirilmesinden önce nelerin kontrol edilmesi gerektiğini kapsar.

Adın gerçekte ne olduğu

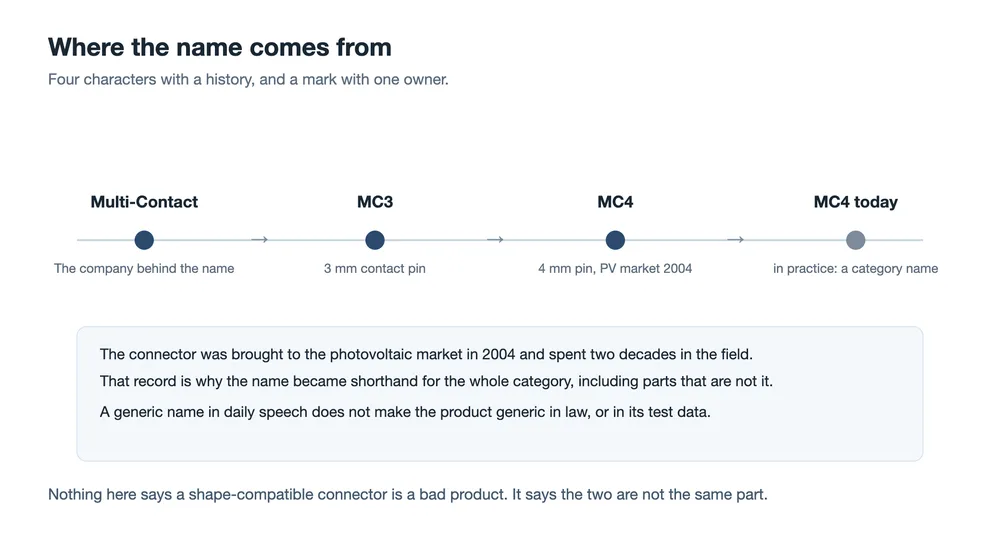

Addaki iki harf, konektörü geliştiren ve daha sonra İsviçreli konektör üreticisi Stäubli tarafından satın alınan Multi-Contact şirketinden gelir. Rakam, içindeki temas piminin çapına işaret eder: 4 milimetre. Bu, 3 milimetre pimli önceki bir neslin yerini almıştır; o önceki addaki sayı da buradan gelir.

Konektör, 2004 yılında fotovoltaik pazarına sunulmuştur. Çatı ve zemin montaj santrallerinde yirmi yıllık hizmetin ardından, ad artık yalnızca bir ürün adı olmaktan çıkmış ve diğer şirketler tarafından üretilen parçalar da dahil olmak üzere tüm arayüz için kısa ad haline gelmiştir. Bu, başarılı bir endüstriyel ürün için yaygın bir yoldur ve ortaya çıkardığı iki gerçeği ayırmakta fayda vardır: ad günlük konuşmada genel olarak kullanılır ve markanın kendisi tek bir şirkete aittir.

Konuşmada genel kullanım, bir ürünün ne olduğu üzerinde hiçbir etkiye sahip değildir. Başka bir şirketin parçasıyla uyumluluk iddia eden bir veri sayfası, birlikte çalışabilirlik hakkında bir iddiada bulunur ve belirli bir ürünle birlikte çalışabilirlik, o ürünün sahibinin onayladığı ya da onaylamadığı bir şeydir. Bu arayüzde yaygın olarak tekrarlanan görüş, orijinal üreticinin üçüncü taraf parçaları kendi parçalarıyla uyumlu olarak tanımadığı ve markaları karıştıran düzeneklerdeki arızaların sorumluluğunun dışında kaldığıdır.

Bir uyumluluk iddiasının ne anlama gelip ne anlama gelemeyeceği

Bir belgelendirme kuruluşunun ne yaptığıyla başlayın. Bir test kuruluşu bir ürünü bir standarda göre belgelendirir: bir numuneyi ölçer, sonuçları sınırlarla karşılaştırır ve o ürün için o konfigürasyonda bir sertifika düzenler. Bir şirketin ürününün başka bir şirketin ürünüyle değiştirilebilir olduğunu belgelendirmez ve hiçbir test kuruluşu farklı üreticilerin parçalarından oluşan bir çift için resmi bir uyumluluk kararı vermez. Uyumlu bir konektör için verilen sertifika, konektörün sunulduğu testleri geçtiğini söyler. O konektörün farklı bir markayla birleştirilmesinin ne yapacağını söylemez.

Standartlar da aynı yönü gösterir. Bu arayüze ilişkin rehberlik, farklı üreticilerin konektörlerinin birbiriyle eşleştirilmesini önermez; bu da eşleştirilmiş çiftin nitelendirilen nesne olmadığını söylemenin sessiz bir yoludur. Bunun nedeni idari değil mekanik ve elektrikseldir: bir konektör çiftinin nominal performansı, iki belirli temas sisteminin, iki tolerans şemasının ve iki sızdırmazlık tasarımının etkileşimiyle üretilir. Bir yarıyı değiştirin, etkileşim tanımsız hale gelir, dış hatlar hâlâ uysa bile.

Farkın yaşadığı yer temas sistemidir

Bir konektör, ev tipi bir fiş anlamında bir fiş değildir. Görevi, ömrü boyunca birkaç kez açılacak ama yirmi beş yıl dışarıda kalacak, her gün ısınıp soğuyacak bir bağlantıdan onlarca amper taşımaktır. Bunu başarıp başaramayacağına karar veren parça, gövde değil temastır.

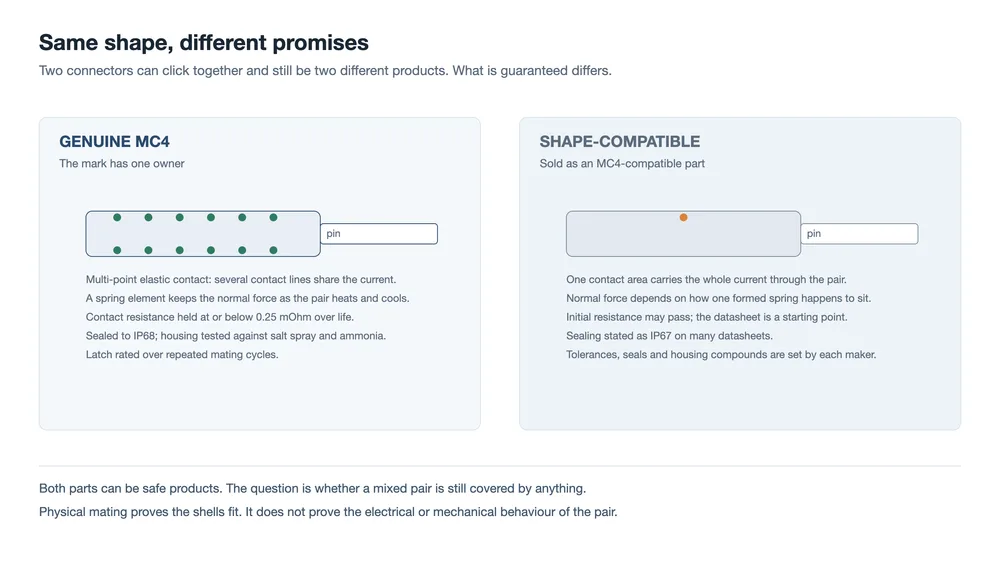

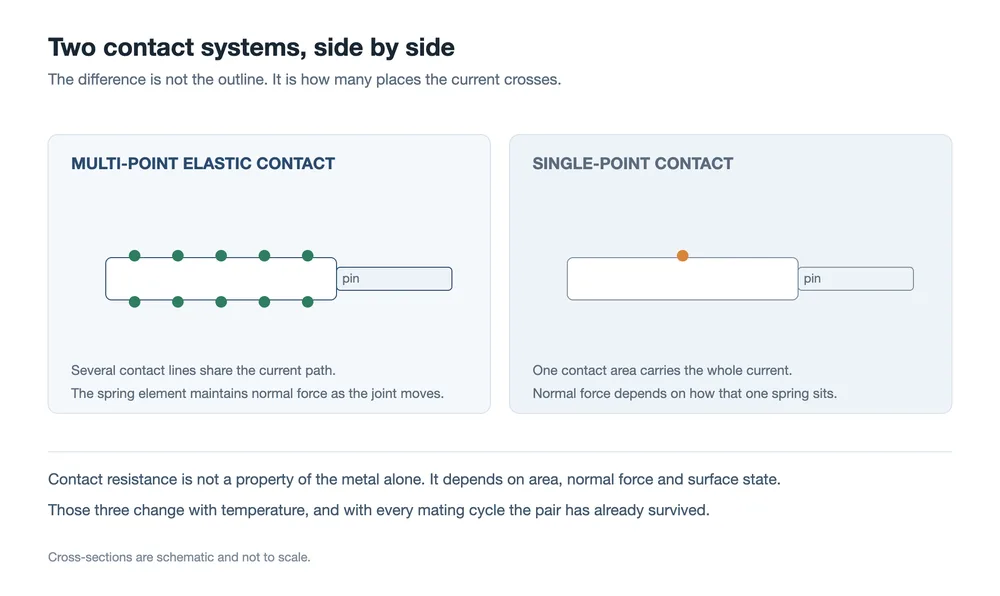

Orijinal tasarım, bir yay elemanının pime aynı anda birkaç temas hattı bastırdığı çok noktalı elastik bir temas sistemi kullanır. Mekanik avantaj, akımın bu hatlar arasında paylaşılması ve bağlantı genleşip büzüldükçe yayın bu hatlar üzerinde normal kuvveti korumasıdır. Orijinal parçaya ilişkin kamuya açık dokümantasyon, hizmet boyunca korunacak bir değer olarak temas direncini 0,25 miliohm veya altında belirtir. Ayrıca IP68 giriş koruma derecesi, tuzlu su spreyi ve amonyak maruziyeti testleri ve çok sayıda eşleştirme çevrimi için nitelendirilmiş bir kilit listeler.

Birçok uyumlu parça tek bir temas alanı etrafında üretilir ve veri sayfalarında IP67 ve 1500 volt belirtilebilir; bu ilk bakışta yeterince yakın görünür. Fark, manşet sayıda değil, ona eklenen niteleyicidedir. Bir veri sayfası direncin ömür boyunca, termal döngü ve titreşim altında korunduğunu söyler. Diğeri yeni bir numune üzerinde başlangıç değeri bildirebilir. Her iki ifade de doğru olabilir ve farklı şeyleri tanımlarlar.

Aynı ayrım gövde ve sızdırmazlık için de geçerlidir. Pim işleme toleransı, kilit geçme boşluğu, conta boyutları ve gövde bileşiğinin hava koşullarına dayanım ve alev sınıfı her üretici tarafından bağımsız olarak belirlenir. Birbirine uyan bir çift parçanın contası yine de her parçanın tasarlandığı contadan farklı şekilde sıkışabilir.

Karışık bir çift neden kayar

Temas direnci bir metalin sabit bir özelliği değildir. Gerçekte ne kadar alanın temas ettiğine, yüzeylerin birbirine ne kadar sert bastırıldığına ve yüzeylerde ne olduğuna bağlıdır. Üçü de sıcaklıkla ve yaşla değişir; bu da iki marka arasındaki küçük bir farkı bir hataya değil bir sürece dönüştürür.

İki yarısı farklı tolerans şemalarına göre tasarlanmış bir eşleşmiş çifti ele alalım. Arayüz boyunca temas kuvveti artık dengesizdir: bazı temas hatları daha fazla yük taşır, diğerleri daha az. Yüklü hatlar aynı akımda biraz daha fazla ısınır ve sıcak taraf soğuk taraftan daha hızlı oksitlenir. Oksit, altındaki metalden daha zayıf bir iletkendir, bu yüzden direnç yükselir ve bu da sıcaklığı tekrar yükseltir. DC tarafında, temas marjinal olduğunda oluşan küçük arkları kesintiye uğratacak bir sıfır geçişi yoktur, bu yüzden süreç devam etmekte serbesttir.

Bu tür saha arızaları başlangıçta nadiren dramatik görünür. 15 amperde 0,2 miliohmdan 2 miliohma yükselmiş bir bağlantı, küçük bir plastik gövdenin içinde yaklaşık 0,4 watt ısı ekler. Bu, tüm bir dizinin termal taramasında görünmeye yetmez ve yüzeyi sıcak tutup oksitlenmeyi sürdürmeye yeter. Sonunda fark edilen şey, rengi değişmiş bir gövde, erimiş bir conta veya bir termal kameranın komşularından açıkça daha sıcak gösterdiği bir bağlantıdır. En kötü durumda dizi, ablasyon ve bir DC arkıyla sonlanır; bu da kolayca enerjisiz bırakılamayan bir yerde yangın riskidir.

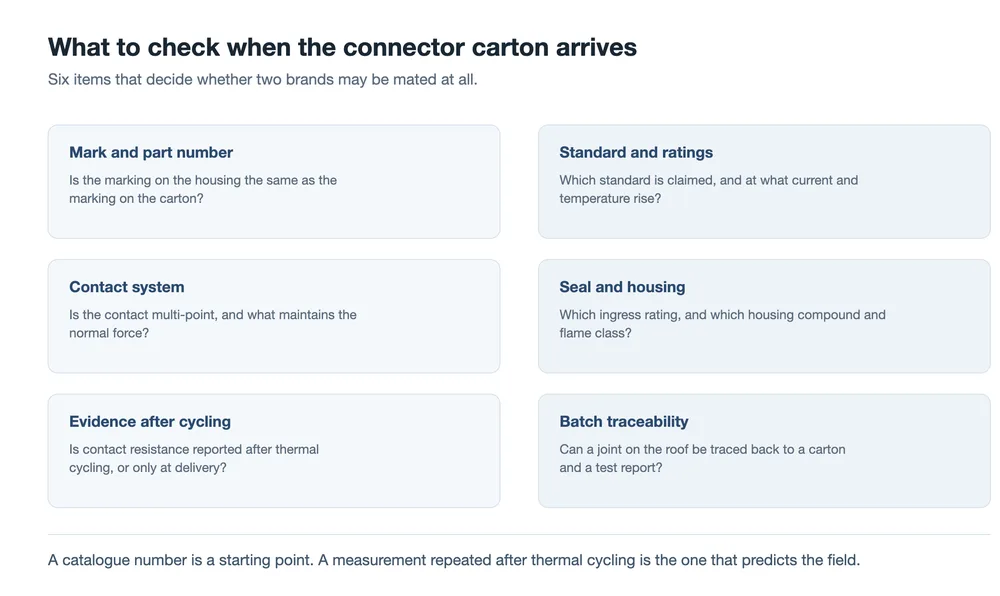

Koli geldiğinde neler kontrol edilmeli

Uyumluluğu çözmek için talep edilebilecek bir sertifika yoktur, bu yüzden iş giriş muayenesine ve kayıt tutmaya kayar. Değerin çoğunu altı madde taşır ve altısının da mal kabulünde kontrol edilmesi ucuzdur.

1. İşaretleme. Gövdeye kalıplanmış işaretlemeyi koli üzerindeki ve veri sayfasındaki işaretlemeyle karşılaştırın. Yalnızca etikette görünen bir parça numarası, parça bazında izlenemeyen bir parçadır.
2. Standart ve anma değerleri. Hangi standardın iddia edildiğini ve hangi akımda, hangi izin verilen sıcaklık artışıyla belirtildiğini not edin. Sıcaklık artışı sınırı olmayan bir anma değeri, buna sahip olanla karşılaştırılamaz.
3. Temas sistemi. Temasın çok noktalı olup olmadığını ve normal kuvveti neyin sürdürdüğünü doğrudan sorun. Eşleşmiş bir çiftte tek temas alanı kabul edilebilir; karışık bir çiftte zayıf halka haline gelir.
4. Conta ve gövde. Giriş koruma derecesini, gövde bileşiğini ve alev sınıfını kaydedin. İki gövde de alev geciktirici olabilir ve yine de ultraviyole ışık altında yaşlanma biçimleri farklı olabilir.
5. Döngü sonrası kanıt. Yalnızca teslimatta değil, termal döngü sonrasında ölçülmüş temas direncini isteyin. Bu tek madde bir veri sayfasını bir kalifikasyondan ayırır.
6. İzlenebilirlik. Çatıdaki bir bağlantının bir koliye, bir partiye ve bir test raporuna kadar izlenebildiğinden emin olun. Bir termal tarama bir sıcak bağlantı bulduğunda, ilginç soru o kolide başka nelerin geldiğidir.

Gizli bir risk yaratmadan uyumlu parçaları kullanmak

Uyumlu konektörler yaygın olarak kullanılır ve tek bir üreticiden eşleşmiş bir çift tamamen iyi performans gösterebilir. Risk karıştırmadadır ve karıştırma bir mühendislik sorunu olduğu kadar bir lojistik sorunudur. Dört uygulama bunu kontrol altında tutar.

Çiftleri bir marka içinde tutun. Bunu ekibin takdirine bırakmak yerine iş talimatına yazın, çünkü iki parça birbirine yeterince benzer ki ayrım kolayca gözden kaçar. Stoku, karışık bir çiftin kazara monte edilemeyeceği şekilde ayırın ve kutuları "konektör" kelimesiyle değil üretici ve parça numarasıyla etiketleyin.

Takımları, kalifiye edildiği markayla birlikte tutun. Krimp kalıpları bir temasa ve bir kablo aralığına özgüdür ve yanlış yüksekliğe kapanan bir kalıp, tezgahta çekme testini geçen ve sahada başarısız olan bir bağlantı üretir. Hangi kalıbın hangi parça numarasına ait olduğunu kaydedin ve konektör tedarikçisi değiştiğinde krimpi yeniden kalifiye edin.

Ekibi bir klik sesinin eşleşme olmadığı konusunda eğitin. Kilidin devreye girmesi, contalar sıkışmadan ve temaslar tasarlanan oturma derinliğine ulaşmadan önce gerçekleşen mekanik bir olaydır. Çiftin tam oturduğunu, sızdırmazlık halkası ve fişin veri sayfasının gösterdiği konumda olduğunu ve kablonun bağlantıyı yana çekecek şekilde yüklenmediğini kontrol edin.

Dizi montajından sonra DC tarafını denetleyin. Tamamlanmış bir dizinin termal taraması, zaten sıcak çalışan bir bağlantıyı gösterecektir ve tarama, aynı bağlantıyı beş yaz sonra bulmaktan çok daha ucuzdur. Devreye alma sırasında bunu bir elektrolüminesans veya kızılötesi kontrolle eşleştirin, böylece sonraki karşılaştırmalar için bir temel oluşsun.

Bunun bir üretim hattında değiştirdiği şey

Bir modül hattında konektör sorusu üç noktada ortaya çıkar. Birincisi, konektörlerin bağlantı kutusu sürecine beslendiği istasyondaki giriş muayenesidir; yukarıdaki altı kontrolün yeri burasıdır. İkincisi, kalıbın, kablo aralığının ve çekme testi değerinin vardiya başına değil parti başına kaydedilmesi gereken krimp işlemidir. Üçüncüsü, anma akımında alınan sıcaklık artışı ölçümünün süreklilik kontrolünün sağlayamayacağı bir veri noktası eklediği son elektrik testidir.

Bunların hiçbiri tek bir markaya özgü değildir ve hiçbiri uyumlu parçaların reddedilmesini gerektirmez. Gerektirdiği şey, tesisin hangi parça numarasının hangi kutuda olduğunu bilmesi, takımın buna uygun olması ve test verilerinin yalnızca üretildiği gün değil, bağlantı bir termal döngüden geçtikten sonra da mevcut olmasıdır. Modüller fabrikadan konektörleri takılı olarak çıkar ve kurulumcunun getirdiği şeye bağlanacakları bir çatıya varır; tesisin giriş kayıtlarının evrak olmaktan çıkıp kanıt olmaya başladığı an tam da burasıdır.

SSS

MC4 bir marka adı mı yoksa bir konektör tipi mi?

Bu tescilli bir ticari markadır. Günlük kullanımda, bir marka adının bazen bir kategorinin adı haline gelmesi gibi, bir konektör arayüzü için genel bir sözcük haline gelmiştir. Genel kullanım, markanın tek bir sahibi olduğu veya başka şirketlerce üretilen parçaların ayrı ürünler olduğu gerçeğini değiştirmez.

Orijinal bir konektörü uyumlu bir konektörle eşleştirebilir miyim?

Genellikle fiziksel olarak eşleşirler. Kanıtlanmamış olan, o belirli çiftin davranışıdır; çünkü test edilen nesne, her ürünün kendi muadiliyle birlikteydi. Bu arayüz için rehberlik, farklı üreticilerin birbiriyle eşleştirilmesini önermez ve ortaya çıkan montajın sorumluluğu bağlantıyı yapan kişide kalır.

Üreticileri karıştırmak modül garantisini etkiler mi?

Bir modülle birlikte verilen kablo uçları, test edildiği haliyle ürünün parçasıdır ve orijinal konektör üreticisinin tutumu, karışık montajlardaki arızaların kendi sorumluluğu dışında kaldığı yönündedir. İki marka arasındaki bir bağlantıya dayanan bir garanti talebi, veri sayfası uyumluluk hakkında ne söylerse söylesin, bu nedenle zayıf bir taleptir.

Burada IP67 ile IP68 arasındaki pratik fark nedir?

Her ikisi de toza ve suya karşı korumayı tanımlar; IP68, üreticinin belirttiği koşullar altında IP67'den daha uzun veya daha derin daldırmayı kapsar. Aylarca durgun suda veya ıslak karda kalan bir tracker veya alçak zemin montajlı dizi üzerindeki bir konektör için fark önemlidir. İyi drenajı olan bir çatı için ise birkaç girdiden yalnızca biridir.

Uyumlu konektörler aynı akım değerine sahip mi?

Aynı başlık voltajını ve akımını iddia edebilirler. Genellikle eksik olan, değerle birlikte gelen sıcaklık artışı sınırı ve döngüden sonra ölçülen dirençtir. Bir değer, bir test hakkında bir iddiadır; iki iddiayı karşılaştırılabilir kılan şey test koşullarıdır.

Resmi bir rapor olmadan uyumluluğu nasıl doğrularım?

Bir değeri doğruladığınız şekilde doğrulayamazsınız, çünkü işaret edilecek markalar arası bir onay yoktur. Yapabileceğiniz şey, çiftleri tek bir marka içinde tutmak ve nereye neyin kurulduğuna dair kayıt tutmaktır. Montajdan sonra DC tarafını termal olarak inceleyin ve halihazırda hizmette olan karışık bir çifti kanıtlanmış bir montaj olarak değil, değiştirilmeye aday olarak değerlendirin.

Bu sonucun faydalı kısmı verimlilik rakamı değildir. Faydalı olan, bir bileşim kararının bir perovskit hücrenin termal bir ortamda hayatta kalıp kalmayacağını ölçülebilir şekilde belirlediği, kararın bir yön yerine bir optimuma sahip olduğu ve hızlı bir rampa testinin adayları günler içinde ayırabildiğidir. Bu üç ifade, hedef ister bir uydu ister bir çatı olsun, herhangi bir perovskit ürününe aktarılır.

Konektör, bir fotovoltaik santralde satın alınan en küçük kalemdir ve o gün sahada kim varsa onun tarafından, açık havada, elle birleştirilen birkaç kalemden biridir. Bu kombinasyon, adın arkasındaki kayıtlardan neden daha az önemli olduğunu açıklar. Tamamen uyumlu konektörlerden inşa edilmiş, eşleştirilmiş çiftler halinde tutulan ve parti parti belgelenen bir santral, savunulabilir bir kurulumdur. Her şeyin MC4 olduğu varsayımıyla, minibüste ne varsa ondan inşa edilmiş bir santral ise kimsenin nitelendirmediği bir dizi bağlantıdır.

Mühendislik sonucu ölçülü ve pratiktir. Kontak sistemleri farklıdır, toleranslar farklıdır, contalar farklıdır ve eşleştirilmiş çift, iki üreticiden hiçbirinin test ettiği ürün değildir. Markaları bir arada tutun, mal kabulünde kontak sistemini ve döngü sonrası verileri kontrol edin ve montajdan sonra DC tarafını inceleyin. Bunların hiçbiri yeni bir standart gerektirmez. Gerektirdiği şey, bir muhafaza üzerindeki dört karakteri bir şartname değil, bir ürün adı olarak ele almaktır.

İlgili: PV DC kablo türleri: H1Z2Z2-K, IEC 62930 ve PV1-F. Bir konektörün üzerine kenetlendiği iletken, modül fabrikasında verilen bir kablo kararıdır.

Veri notu: burada aktarılan konektör değerleri, 0,25 miliohm veya altındaki kontak direnci rakamı, IP68 ve IP67 giriş koruma sınıfları ve 1500 volt sınıfı, üretici belgelerinde yayımlanan değerlerdir ve bu tür şartnamelerin nasıl ifade edildiğine dair örnekler olarak alıntılanmıştır. Bunlar üçüncü taraf verileridir, tarafımızca yapılan ölçümler değildir ve birlikte belirtildikleri belirli ürünlere ve koşullara aittir. MC4, MC4-Evo 2 ve MULTILAM ilgili sahiplerinin ticari markalarıdır ve bu sayfa o sahiple bağlantılı değildir, onun tarafından desteklenmemekte veya onaylanmamaktadır. Şekillerde gösterilen direnç eğilimi şematiktir ve ölçülmüş veri değildir.
